歡迎來到新鄉天太斗式提升機廠家官方網站!
全國咨詢熱線:15903052402

當前位置:首頁 > 斗式提升機 > TH斗式提升機

TH斗式提升機

發布人:新鄉天太斗式提升機廠家 發布時間:2019-09-11


TH斗式提升機產品概述:

    天太提升機廠家生產的TH型環鏈斗式提升機,由運動部分(料斗與牽引鏈條)、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成。

    本提升機的料斗為間斷式布置,利用“掏取法”進行裝載,“離心投料法”卸料。

    本提升機的牽引機構是兩根環形鏈條.我廠生產的TH型環鏈斗式提升機,由運動部分(料斗與牽引鏈條)、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成。

    本提升機的料斗為間斷式布置,利用“掏取法”進行裝載,“離心投料法”卸料。

    本提升機的牽引機構是兩根環形鏈條。


斗式提升機結構圖


TH斗式提升機的工作原理:

    我公司生產的TH型環鏈斗式提升機,由運動部分(料斗與牽引鏈條)、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成。本提升機的料斗為間斷式布置,利用“掏取法”進行裝載,“離心投料法”卸料。本提升機的牽引機構是兩根環形鏈條.我公司生產的TH型環鏈離心斗式提升機,由運動部分(料斗與牽引鏈條)、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成(見下圖)。本提升機的料斗為間斷式布置,利用“掏取法”進行裝載,“離心投料法”卸料。本提升機的牽引機構是兩根環形鏈條。

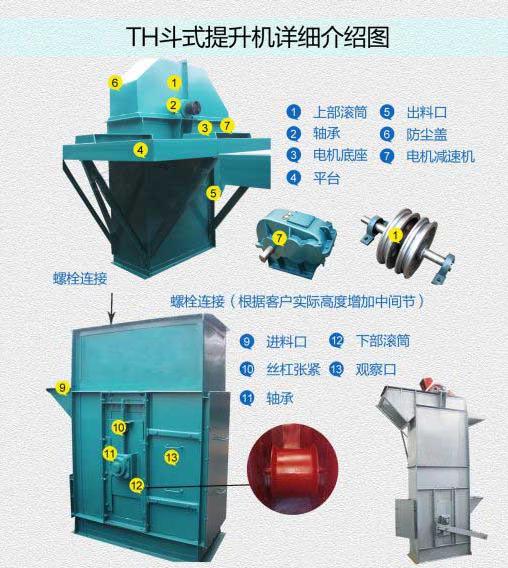

TH斗式提升機內部構造


TH斗式提升機的特點:

    1.運行平穩、輸送效率高。

    2.料斗形式多,應優先選用。

    3.適應性強、安裝維修方便、壽命長。

    4.整機體積小、轉速高、確??焖倬鶆蜉斔?。


1.1 產品特點

TH斗式提升機是廣泛應用的垂直提升機械,為錨鏈掛式結構。

1.2 選用說明

1.2.1 訂貨時除注明型號數量外,必須提供提升高度數據.

1.2.2 深斗式料斗適用干燥松散物料,淺斗式料斗適用于潮濕粘性物料。


TH斗式提升機技術參數表:

提升機型號

TH160

TH200

TH250

TH315

TH400

TH500

TH630

料斗形式

ZH

SH

ZH

SH

ZH

SH

ZH

SH

ZH

SH

ZH

SH

ZH

SH

輸送量m3/h

普通型

15

25

18

29

31

48

35

60

60

94

75

118

114

185

改進型

-

-

-

-

-

-

46

80

80

125

100

157

152

246

料斗

斗寬mm

160

200

250

315

400

500

630

斗容L

1.2

1.9

1.5

2.4

3.0

4.6

3.75

6.0

5.9

9.5

9.3

15.0

14.6

23.6

斗距mm

普通型

500

512

688

改進型

-

384

516

鏈條

圓鋼(直徑×節距)mm

14×50

18×64

22×86

環數

普通型

9

7

7

改進型

-

5

5

料斗運行速度m/s

1.2

1.4

1.5

主鏈輪節圓直徑mm

300

365

520

630

710

800

900

主軸轉速r/min

69.71

63.22

44.11

42.5

37.6

35.8

31.8

物料*大塊度mm

20

25

30

35

40

50

60
